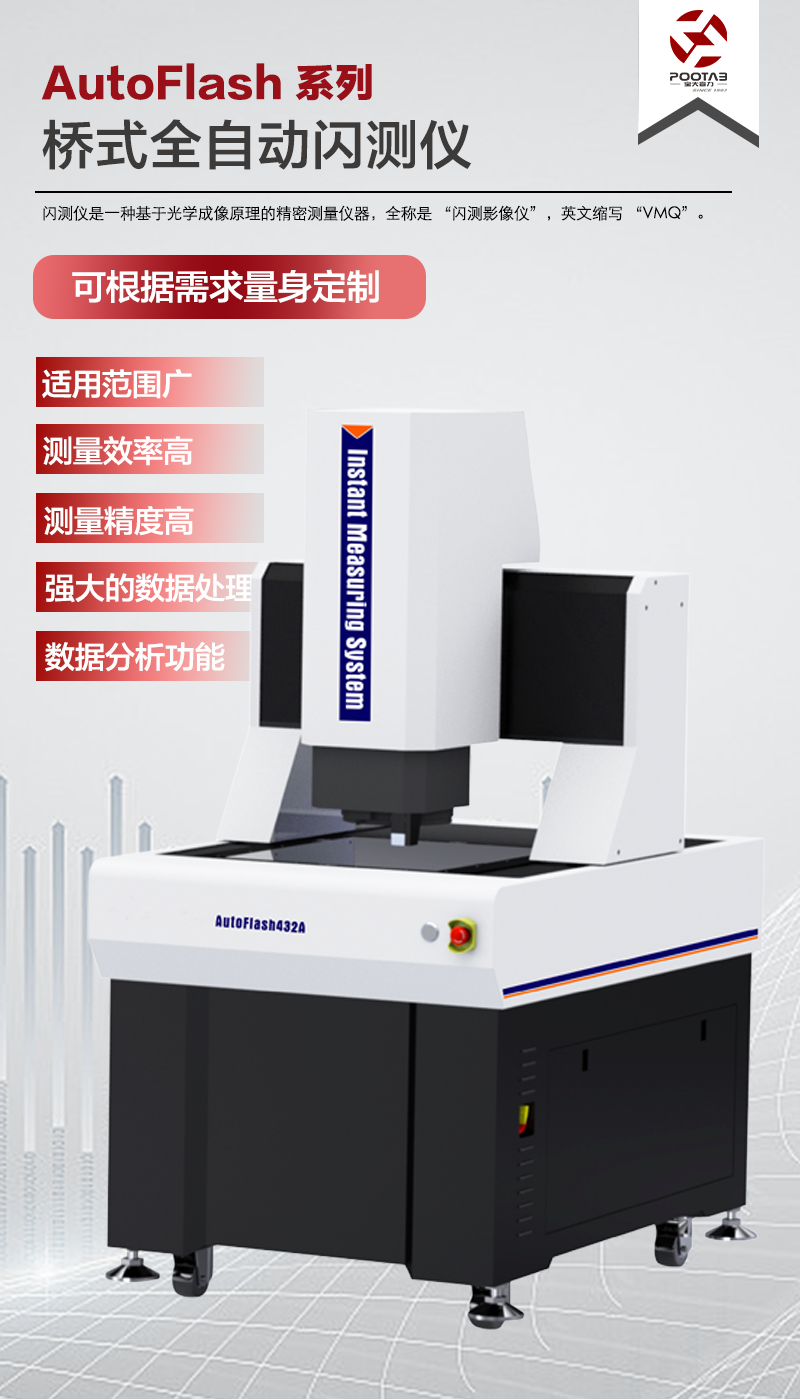

规格型号：AutoFlash 系列
数据指标：测量精度：无连接：±3.9μm/±2μm；有连接：±7μm/±4μm
立即免费获取：仪器报价方案与仪器PDF资料！
产品特点：
l 配备了带有1" 2千万数字相机和双倍率双远心镜头，成像质量佳；
l 低至0.02°以下的高远心度设计，确保有高度差产品的测量精度；
l 小于0.01 %的低TV畸变及全画面的畸变均匀性，确保测量的动态重复性精度；
l 双倍率设计，大视野高效测量+高倍高精度测量，满足客户对效率和精度的双重需求；
l XYZ三轴CNC全自动精密控制，精准定位；
l 采用印度大理石基座和立柱，稳定性好；
l 精密直线导轨，研磨级滚珠丝杆和交流伺服电机等，确保运动系统精度和稳定性；
l 0.1μm高精密光栅尺，确保系统的定位精度和测量精度；
l 搭配多种光源，具有智能升降功能，以适应各种测量场景；
l 强大的功能和易于操作的Geomea测量软件可增强质量控制；
l 可以设置自动测量程序，以高效、快速地完成批量测量；
l 可选配非接触白光传感器，实现厚度，平面度等测量。
技术参数：
产品名称 | 桥式全自动闪测仪AutoFlash系列 | ||||
产品型号 | AutoFlash432 | AutoFlash542 | |||
X-Y轴行程（mm） | (400*300)mm | (500*400)mm | |||
外形尺寸 | (1195*832*1579)mm | (1463*940*1591)mm | |||
包装尺寸 | (1380*1170*1910)mm | (1690*1300*2000)mm | |||
重量 | 650Kg | 780Kg | |||
Z轴行程（mm） | 200mm | ||||
X/Y/Z3轴光栅尺（mm） | 0.1um玻璃光栅尺 | ||||
导向方式 | 精密直线导轨，双轨双滑块导向 | ||||
操作方式 | 遥控手柄，鼠标操作，编程自动检测 | ||||
机台承载 | ＜25Kg | ||||
工作环境 | 温度20℃±2℃，温度变化<2℃/hr,湿度30~80%,振动<0.002g,低于15Hz | ||||
电源 | AC220V/50Hz; 110V/60Hz | ||||
软件系统 | Geomea | ||||
相机 | 1” 2千万像素高清相机 | ||||
远心镜头 | 双倍率双远心镜头 | ||||
放大倍率 | 0.16X | 0.64X | |||
图像测量 | 重复精度 | 座标台未移动 | ±1μm | ±0.5μm | |
座标台移动 | ±2μm | ±1.5μm | |||
测量精度 | 无连接 | ±3.9μm | ±2μm | ||
有连接 | ±7μm | ±4μm | |||
工作距离 | 145±2mm | 145±2mm | |||
远心度 | ＜0.02° | ＜0.02° | |||
景深 | 6mm@25 lp/mm | 0.6mm@64 lp/mm | |||
物方视野（H*V*D）MM | 1” | 82*55*100 | 21*14*25 | ||
53*44*69 | 13*11*17 | ||||
2/3” | |||||
物方分辨率 | 20um | 7.8um | |||
光源 | 轮廓光 | LED平行远心光源 | |||
表面光 | 0~255级连续可调 | ||||
产品配置型号说明（以AutoFlash432为例）：
传感器配置 | 2.5D | 2.5D |
产品名称 | 桥式全自动闪测仪 | 桥式激光全自动闪测仪 |
产品型号 | AutoFlash432A | AutoFlash432C |
后缀符号 | A | C |
符号意义 | 光学 | 光学+激光 |
接触式测头 | 无 | 无 |
激光模块 | 无 | 欧姆龙激光 |
闪测仪型号及规格：
型号 | 货号# | 型号 | 货号# |
AutoFlash432A | 503-120H | AutoFlash542A | 503-120J |
AutoFlash432C | 503-320H | AutoFlash542C | 503-320J |
闪测仪测量空间指引表：
Travel | Model | X Axis Travel mm | Y Axis Travel mm | Z Axis Standard Travel mm | Z Axis Maximum Custom Travel mm |
100X100X100 | IVS-111T | 100 | 100 | 100 | ------ |
250X150X150 | IVS-2515 | 250 | 150 | 200 | 300 |
300X200X200 | IVS-3020 | 300 | 200 | 200 | 400 |
IVS-322A | 300 | 200 | 200 | 250 | |
IVS-322C | 300 | 200 | 200 | 250 | |
400X300X200 | IVS-432A | 400 | 300 | 200 | 300 |
IVS-432C | 400 | 300 | 200 | 300 | |
300X400X200 | AutoFlash432A | 400 | 300 | 200 | 400 |
AutoFlash432C | 400 | 300 | 200 | 400 | |
400X500X200 | AutoFlash542A | 500 | 400 | 200 | 400 |
AutoFlash542C | 500 | 400 | 200 | 400 |
u 可根据客户需求定制其他行程规格闪测仪。
标准配置：
产品名称 | 货号# | 产品名称 | 货号# |
测量软件 | Geomea | 远心镜头 | 421-102 |
运动控制器 | 526-111 | 低角度环光/外置同轴光 | 425-112 |
0.1μm玻璃光栅尺 | 585-01 | LED平行远心光源 | 425-102 |
加密狗 | 581-451 | 数字相机 | 484-102 |
光学校准板 | 581-801 | 数据线 | 581-931 |
防尘罩 | 521-911 | 电脑及显示器 | 581-971 |
电脑桌 | 581-971 | 电源线 | 581-921 |
合格证/保修卡 | ------ | 说明书/装箱单 | ------ |
可选配置：
产品名称 | 产品货号# | 产品名称 | 产品货号# |
激光传感器 | 581-461 | 0.5um玻璃光栅尺 | 585-05 |
操作手柄 | 581-871 | ------ | ------ |
