规格型号：IVS-111系列
数据指标：测量精度:E1xy≤2.0+L/200（um）/E1xy≤3.0+L/200（um）
立即免费获取：仪器报价方案与仪器PDF资料！
产品特点：

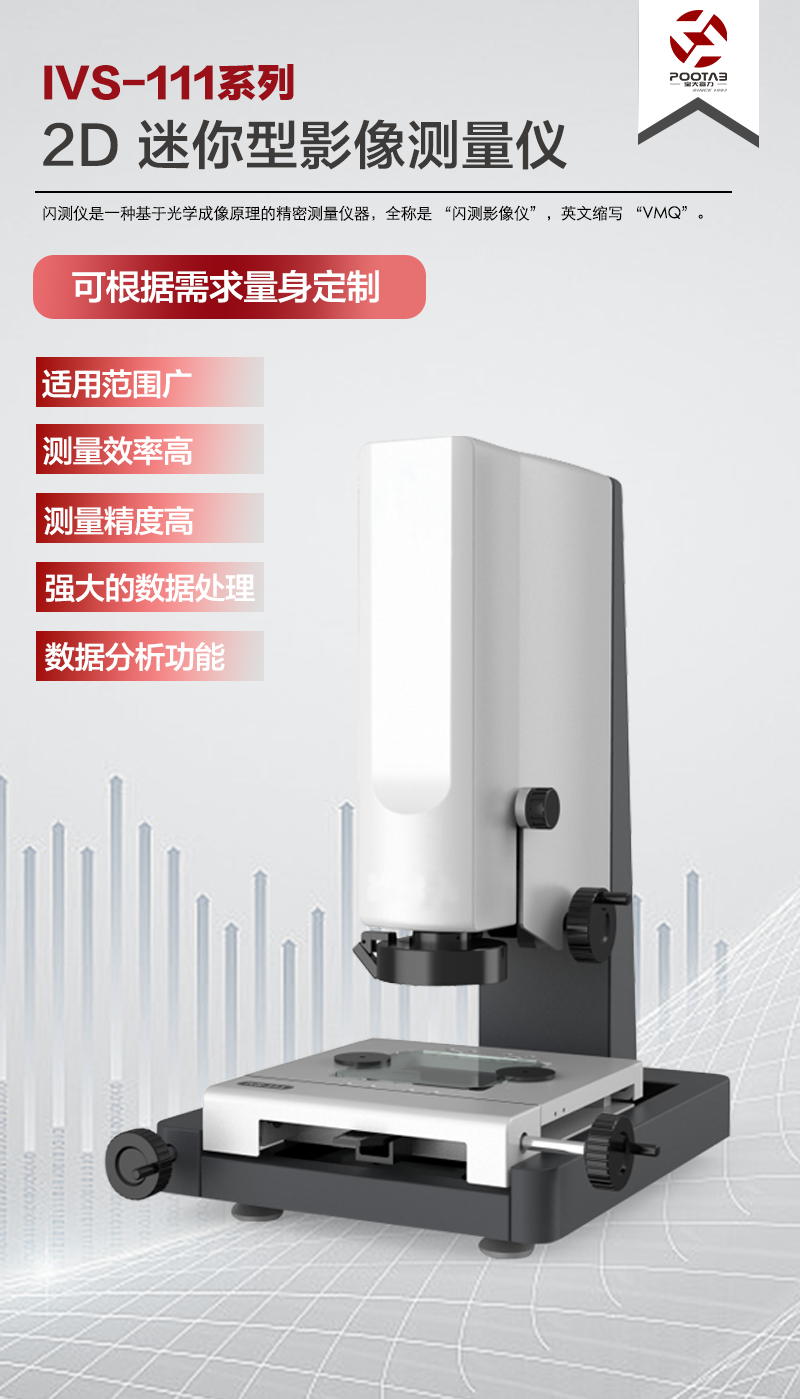

l IVS-111是中旺新研发的便携式2D光学测量系统，用于几何尺寸测量；
l 采用高精度航空铝底座、立柱，确保机台拥有的稳定性和精度；
l 采用精精密P级V型横导轨，防滑杆，快速移动锁紧装置，确保工作台返回误差在2um以内；
l 采用高精度仪器光学光栅尺配合精密工作台，确保机台精度在≤3.0+L/200um以内；
l 功能强大的影像测量软件，提高品质管控到新的台阶，并可自动输出Word、Excel、PDF、 TXT、CAD等格式测试报告。
技术参数:
产品名称 | 2D迷你型影像测量仪 | 2D迷你型闪测仪 |
产品型号 | IVS-111Z | IVS-111T |
产品货号# | 520-020C | 501-020C |
大理石工作平台 | (245x180)mm | (245x180)mm |
玻璃工作台 | (130x130)mm | (130x130)mm |
X/Y轴行程 | (100*100)mm | (100*100)mm |
测量精度* | E1xy≤2.0+L/200（um） | E1xy≤3.0+L/200（um） |
光学镜头 | 变倍0.7X~4.5X | 0.183X远心视野(外径80mm) |
相机 | 160万像素高清相机 | 500万像素高清相机 |
Z轴 | 高精度导轨，有效行程100mm | |
X/Y两轴光栅尺 | 分辨率：0.5um | |
重复精度 | 2um | |
X/Y轴传动系统 | 高精密P级精密型直线导轨、螺杆移动锁紧装置 | |
底座和立柱 | 高精度航空铝底座、立柱 | |
光源 | 表面无级可调LED冷光源 | |
平行（面）光源 | ||
测量软件 | iMeasuring2.0 | Geomea |
操作系统 | 支持WIN10/11-32/64位操作系统 | |
操作语言 | 英文、简体中文、繁体中文，可增加其他语言版本 | |
工作环境 | 温度20℃±2℃，温度变化<1℃/Hr；湿度30%~80%RH；震动<0.02g's，≤15Hz。 | |
电源 | AC220V/50Hz; 110V/60Hz | |
外形尺(WxDxH) | (465*395*610)mm | |
净重 | 27.5Kg | |
备注：
* L表示测量长度，以毫米为单位，Z轴的机械精度，聚焦精度与工件表面有很大的关系。
**放大倍率为近似值，具体与显示器的尺寸和分辨率相关。
客户可根据需求选配附加镜0.5X或者2X，实现影像放大。
