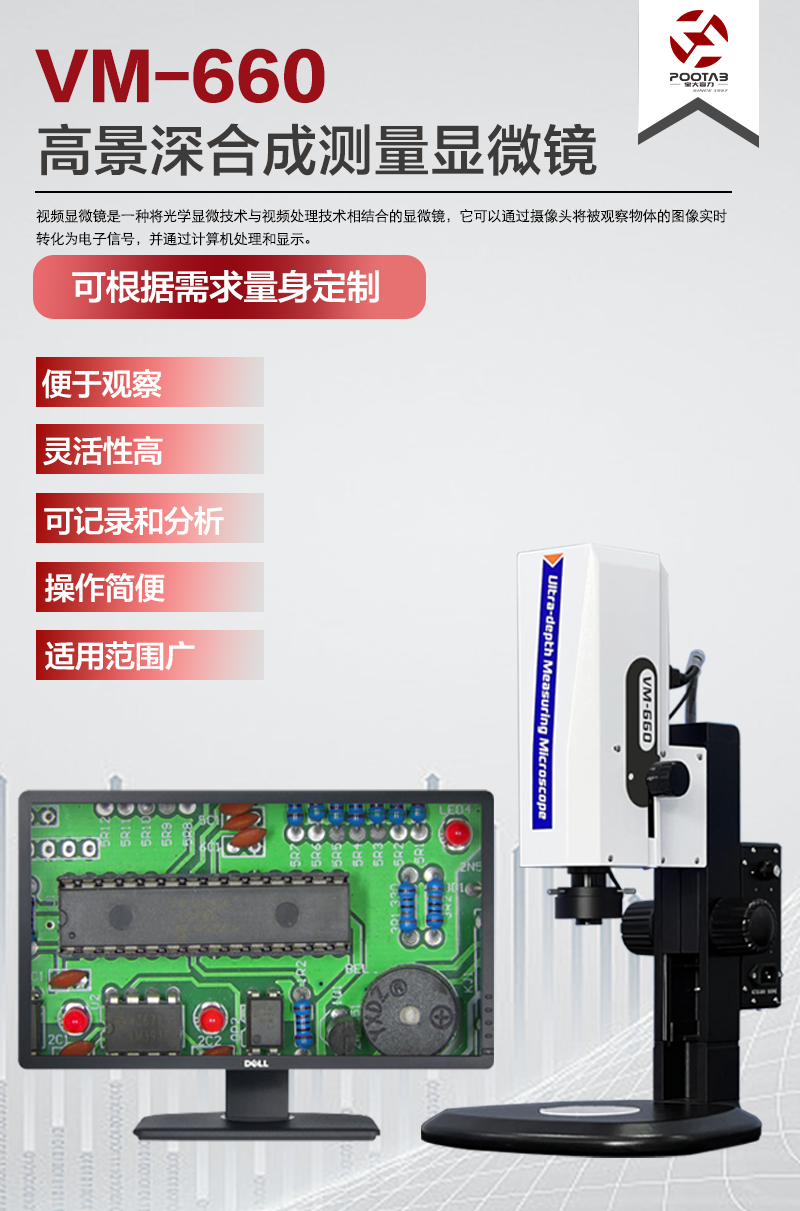

规格型号：VM-660
数据指标：电子倍率：25X~150X ( HDMI 16:9 21.5”显示器）（可拓展倍率5~3000X）
立即免费获取：仪器报价方案与仪器PDF资料！
产品特点：
l 一体式设计，摆脱线与线之间的纠缠，简约，时尚，大方；
l 高清测量相机，使用方便，内置个性化界面编辑功能，模板应用，采用鼠标操作，U盘存储，内含自动寻边，自动轮廓，水平垂直翻转，直线和圆标定，数据导出，图片浏览等功能；
l 采用高清晰度0.7~4.5X水平连续变倍镜头，让倍率切换省力和快捷；
l 搭载可调LED表面反射光，并可独立控制灯光亮度；
l 提供平行线、点到线、同心圆、角度、弧等多种测量工具；
l 可选配多种移动平台，实现精密定位测量。
应用领域：

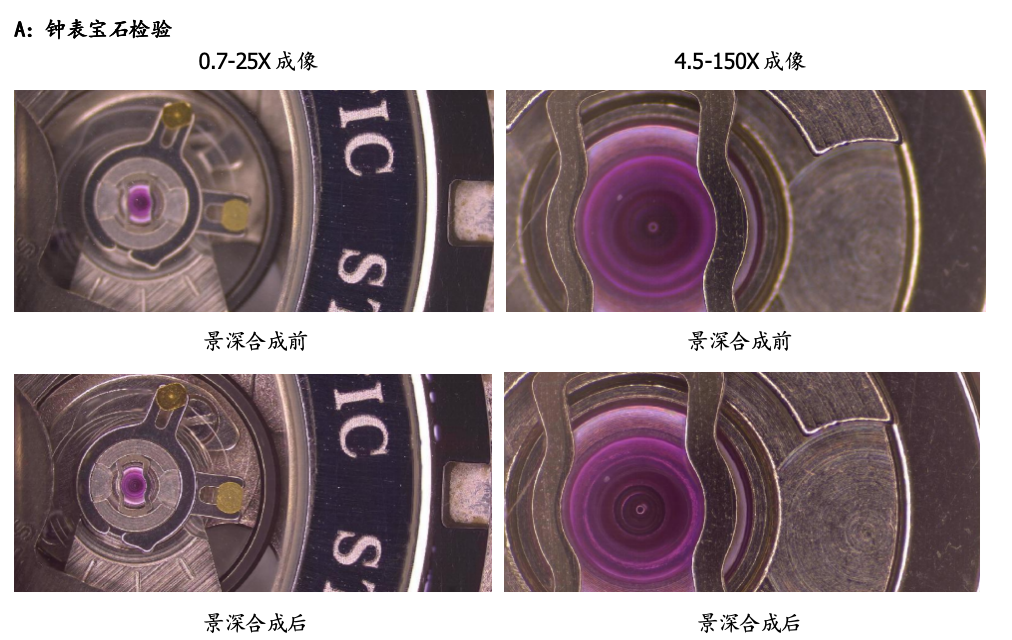

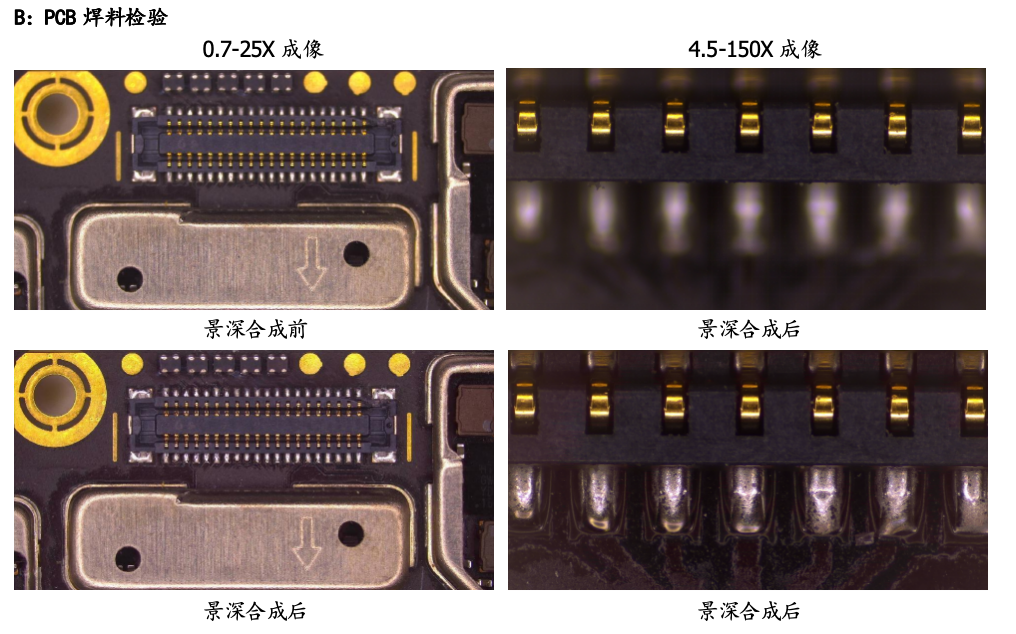

来料检查、生产检验、材料研究、PCB和SMT检查分析、印刷、纺织检查、生物解剖、医疗检测等领域。
技术参数：
产品名称 | 高景深合成测量显微镜 |
仪器型号 | VM-660 |
仪器货号# | 451-660 |
电子倍率 | 25X~150X ( HDMI 16:9 21.5”显示器）（可拓展倍率5~3000X） |
光学物镜 | 0.7X~4.5X水平变倍镜头 |
变倍比：6.5:1 | |
0.5X C-mount相机适配镜 | |
相机参数 | 2MPixel（1920*1080） |
靶面尺寸：1/2” | |
帧数：1080P@60fps | |

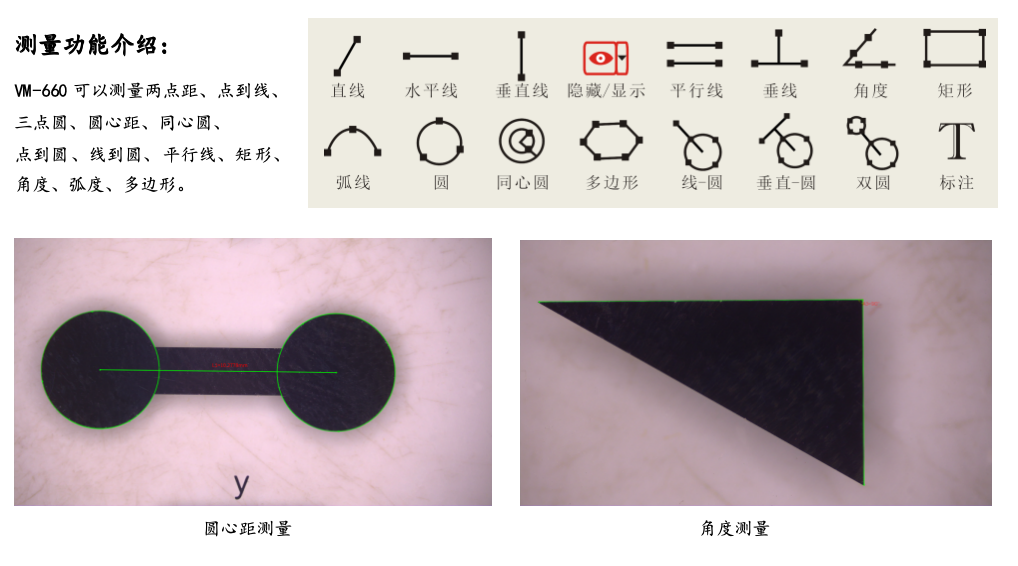

测量功能 | 两点间、点到线、三点圆、圆心距、同心圆、点到圆、线到圆、平行线、矩形、角度、弧度、多边形 |
数据保存 | 带测量结果图像或Excel数据保存 |
测量方式 | 鼠标操作，智能选点/手动选点 |
接口 | 2个USB界面,可连接U盘、无线鼠标或键盘 |
照明光源 | 可调 LED表面光源 |
机架行程 | Z轴移动行程：100mm |
AC90~240V/50~60HZ | |
外形尺寸 | 375*285*500 mm |
产品重量 | 6.5Kg |

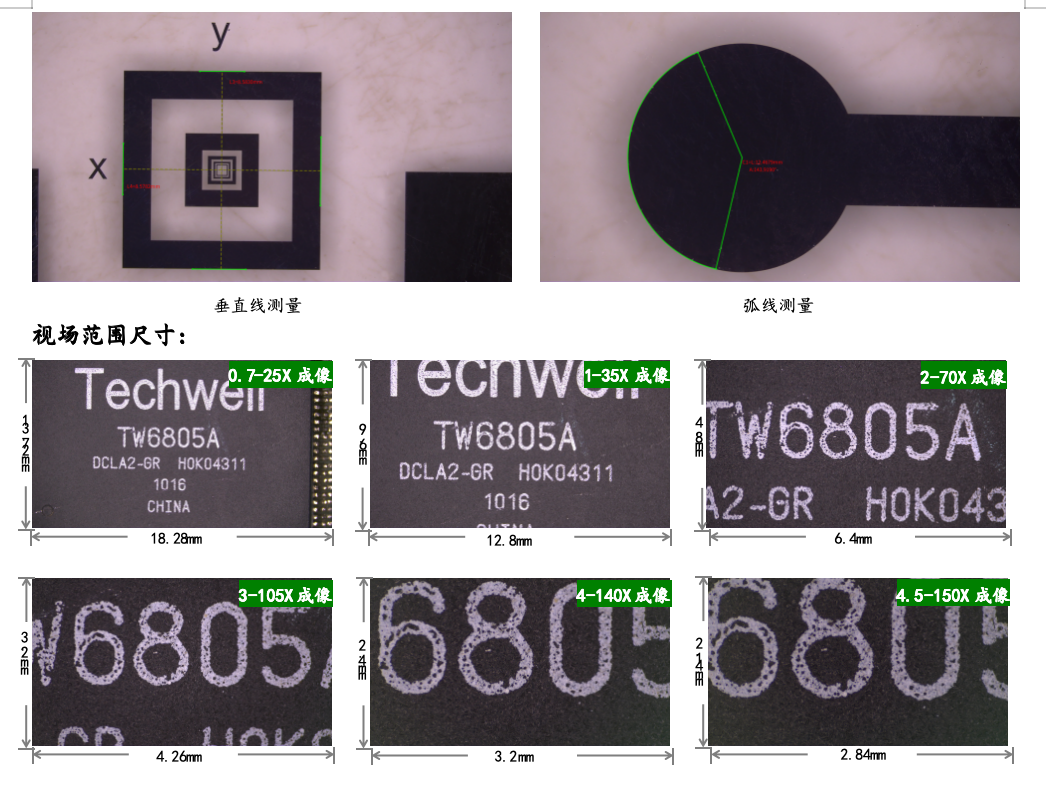

视场范围：
光学倍数 | 电子放大倍数 | X(mm) | Y(mm) | D(mm) |
0.7X/2 | 25X | 18.28 | 13.72 | 22.86 |
1X/2 | 35X | 12.8 | 9.6 | 16 |
2X/2 | 70X | 6.4 | 4.8 | 8 |
3X/2 | 105X | 4.26 | 3.2 | 5.34 |
4X/2 | 140X | 3.2 | 2.4 | 4 |
4.5X/2 | 150X | 2.84 | 2.14 | 3.56 |
以上放大备注是基于21.5”LCD显示器
标准配置：
产品名称 | 规格 | 产品名称 | 规格 | 产品名称 | 规格 |
显微镜主机 | VM-660 | 电源线 | 10A | 无线鼠标 | 罗技 |
合格证 | VM-660 | 高清连接线 | HDMI | U盘 | 16G |
保修卡 | VM-660 | 装箱清单 | VM-660 | 说明书 | VM-660 |

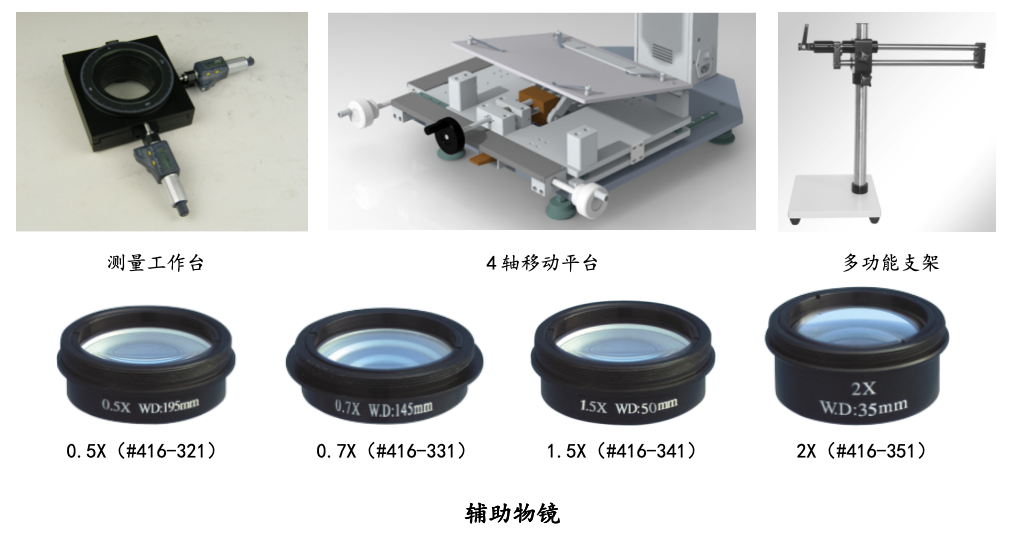

可选附件:
产品名称 | 货号# | 产品名称 | 货号# |
测量工作台 | 419-163 | 4轴移动平台 | 419-170 |
高清显示器 | 484-465 | 2X增倍镜 | 416-351 |
0.5X减倍镜 | 416-321 | 1.5X增倍镜 | 416-341 |
