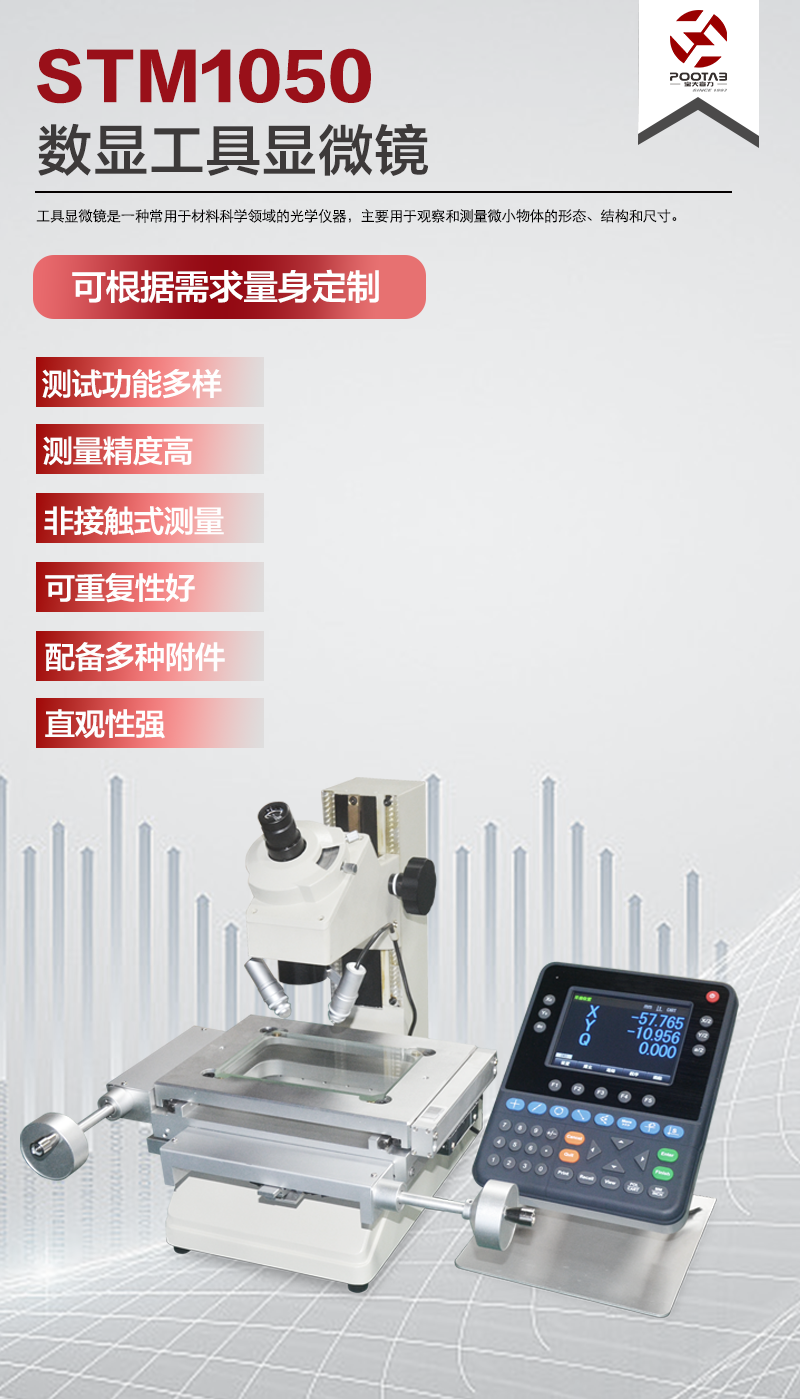

规格型号：STM1050
数据指标：测量精度：≤5um
立即免费获取：仪器报价方案与仪器PDF资料！
工具显微镜 STM-1050特点：
▶ STM-1050标配大行程工作台:100x50mm；
▶ 工作台搭配0.5um高精度光栅尺；
▶ 彩色液晶屏多功能数据处理器DP400；
▶ 光学物镜搭配可调LED环形反射灯；
▶ 仪器测量精度高，性能稳定可靠。
应用范围：
广泛应用于机械、仪表、电子、轻工等行业；院校、研究院以及计量检定部门。测量投影仪能检测各种形状复杂工件的轮廓尺寸和表面形状复杂工件的轮廓尺寸和表面形状，如样板、冲压件、凸轮、螺纹、齿轮、成型铣刀等。
技术参数：
产品型号 | STM-1050 |
产品货号# | 531-130 |
金属台面尺寸 | 252 x 152mm |
玻璃台面尺寸 | 196 x 96mm |
分辨率 | 0.5um |
测量精度 | ≤5um |
最大测量重量 | 5kg |
最大放大倍数 | 150X(Ø0.13mm) 目镜15X+物镜10X |
最小放大倍数 | 20X(Ø6.5mm) 目镜10X+物镜2X |
标准放大倍数 | 30X(Ø0.13mm) 目镜15X+物镜2X |
标准工作距离 | 67mm |
光路系统 | 单筒，30度倾斜角 |
15X目镜带十字划痕 | |
目镜 | WF15/13 |
物镜 | 放大倍数 2X |
工作距离 2.638" (67mm) | |
目镜角度分析范围 | 360° |
角度分辨率 | 1° |
分度值 | 6′ |
轮廓光源 | 光源： 钨丝灯(24V, 2W) |
表面光源 | 环形LED灯，亮度可调 |
电源 | AC110V/60Hz； 220Hz/50Hz |
仪器尺寸(LxWxH) | 210 x 333 x 391mm |
包装尺寸 | 415 x 315 x 420mm |
毛重/净重 | 30/25Kg |
标准配置：
附件名称 | 货号# | 附件名称 | 货号# | 附件名称 | 货号# |
15X目镜 | 531-522 | 2X物镜 | 531-602 | 环形灯 | 413-146 |
光栅尺 | 581-201 | 电源线 | 581-921 | 说明书 | STM-1050 |
