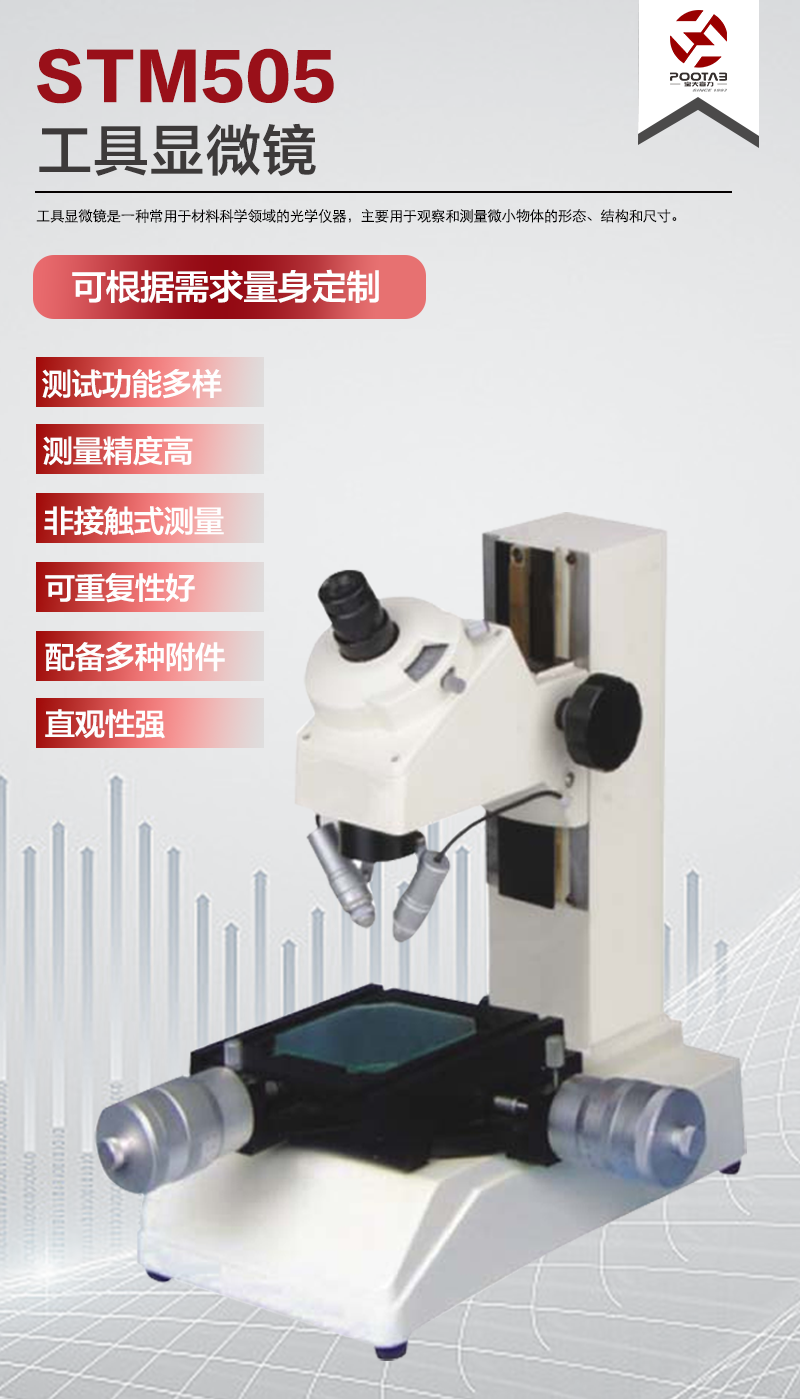

STM505 工具显微镜

外观小巧

方便操作

二维测量

规格型号：STM505

数据指标：测量精度:≤5um

产品介绍

▶ 广泛应用于电子元件、精密模具、精密刀具、弹簧、塑胶、橡胶、油封止阀、照相机零件、汽车零件、PCB加工等领域。以二维测量为主，亦可做三维辅助测量。还能以目镜标准片做比较测量。测量螺纹节距、外径、牙角、尺形及切削刀具等工件的尺寸或对外形轮廓进行显微放大测量，检验工件的表面状况，测量角度、长度等。另外还可以作为观察显微镜，用相对量测法检查工件表面粗糙度等非接触测量为目的的各种精密加工业。

立即免费获取：仪器报价方案与仪器PDF资料！

点击查看价格

广东区域陈经理： 133-8017-9358

产品细节

产品详情

产品介绍

产品特点

应用范围

产品参数

应用范围：

广泛应用于机械、仪表、电子、轻工等行业；院校、研究院以及计量检定部门。能检测各种形状复杂工件的轮廓尺寸和表面形状复杂工件的轮廓尺寸和表面形状，如样板、冲压件、凸轮、螺纹、齿轮、成型铣刀等。

技术参数：

产品型号	STM-505
产品货号#	531-112
金属台面尺寸	96 x 96mm
玻璃台面尺寸	152 x 152mm
工作台行程	25 x 25mm
分辨率	Mechanic 2um
测量精度	≤5um
最大测量高度	115mm
最大测量重量	2kg
最大放大倍数	150X(Ø0.13mm) 目镜15X+物镜10X
最小放大倍数	20X(Ø6.5mm) 目镜10X+物镜2X
标准放大倍数	30X(Ø6.5mm) 目镜15X+物镜2X
标准工作距离	67mm
角度分辨率	单目目镜（屈光度可调），倾斜30°
目镜旋转角度	范围：360°；旋转角度：1°
分度值	6′
分划板	90°十字线分划板
光源	钨丝灯泡（24V/2W），照明光线
电源	AC90V-240V, 60Hz/50Hz
仪器尺寸(LxWxH)	210 x 333 x 391mm
包装尺寸	415 x 315 x 420mm
毛重/净重	18/14Kg

标准配置：

附件名称	货号#	附件名称	货号#	附件名称	货号#
15X目镜	531-522	2X物镜	531-602	机械微分头	531-752

可选配置：

附件名称	货号#	附件名称	货号#	附件名称	货号#
10X目镜	531-512	5X物镜	531-612	10X物镜	531-622
旋转工作台 RT0	581-501	25mm 加长块	531-719	内置反射灯	531-822
