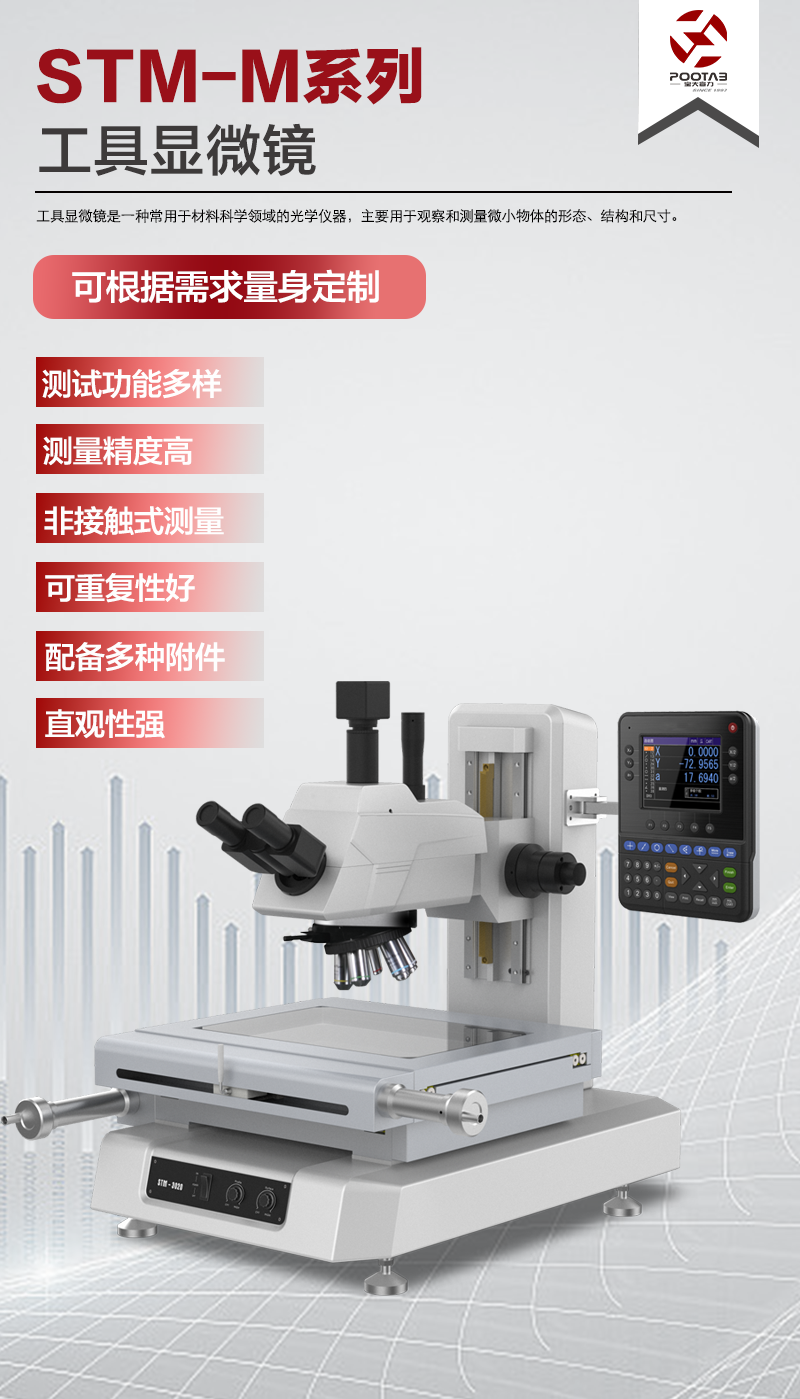

规格型号：STM-M系列
数据指标：测试精度：(2+L/200) μm
立即免费获取：仪器报价方案与仪器PDF资料！
产品特点：
底座——铸铁基座保证整体稳定性。
光源——高亮度长寿命LED照明系统。
传动——采用无间隙丝杠传动载物台，保证测量精度。
导轨——采用进口线形高精度导轨。
调焦——特有粗、微调焦装置，微调最小每格1um。
载物台——高精度2.0+L/200um(L为测量长度）。
技术参数 :
产品名称 | 工具显微镜 | 工具显微镜 |
产品型号 | STM-2015M | STM-3020M |
产品货号 | 532-180 | 532-190 |
X/Y轴行程 | 200x150mm | 300x200mm |
分辨率 | 0.0001 mm | |
锁紧装置 | X-Y采用精密丝杠传动，工作台带快慢速锁紧装置，无任何回程误差产生 | |
X/Y轴精度 | (2+L/200) μm; L: 测量长度 | |
镜筒 | 反像 (可选正像三目镜筒) | |
目镜 | 双目广角目镜WF10X/22mm | |
物镜 | 标配：5X，10X， 20X，50X, 可选：100X | |
透射光源 | 可调LED光源 | |
表面光源 | 可调LED光源 | |
Z-轴行程 | 标配行程:150mm, 可选200mm行程 | |
调焦方式 | 手动调焦 (粗调/微调) | |
数显表功能 | 清零, 方向置换 | |
仪器电源 | AC220/50HZ; AC110V/60Hz | |
可选附件 | 高精度旋转工作台 RT4(D:165mm), RT5(262mm) | |
数据处理器DP300 | ||
测量软件 QM2.0 | ||
0.5X适配镜和CCD相机 | ||
光学参数：
名称 | 物镜 | 目镜WF10/22 | |||||
数值孔径 N.A. | 有效工作距离W.D.(mm) | 焦距 f(mm)’ | 分辨率 R(um) | 景深 ±△p(um) | 总放大倍数 | 物方视场（mm） | |
5x | 0.15 | 11.6 | 40 | 2.1 | 16.3 | 50x | ¢4.4 |
10x | 0.3 | 6.3 | 20 | 0.9 | 3.1 | 100x | ¢2.2 |
20x | 0.4 | 10.3 | 10 | 0.69 | 1.8 | 200x | ¢1.1 |
50x | 0.8 | 2 | 4 | 0.34 | 0.4 | 500x | ¢0.44 |
100x | 0.8 | 1.96 | 2 | 0.34 | 0.2 | 1000x | ¢0.22 |
