规格型号：VH1002/VH3003/VH5010
数据指标：试验力：0.2 / 0.3 / 0.5 / 1 / 2 / 3 / 5 / 10Kgf；0.3 / 0.5 / 1 / 3 / 5 / 10 / 20 / 30Kgf；1 / 2 / 3 / 5 / 10 / 20 / 30 / 50Kgf；1.961 / 2.942 / 4.903 / 9.807 / 19.614 / 29.42 / 49.035 / 98.07Nf；9.807 / 19.614 / 29.421 / 49.035 / 98.07 / 196.14 / 294.21 / 490.35Nf；9.807 / 19.614 / 29.421 / 49.035 / 98.07 / 196.14 / 294.21 / 490.35Nf
立即免费获取：仪器报价方案与仪器PDF资料！
产品特点:
l 高分辨率显微镜成像系统可清晰高衬度显示出压痕及样品的金相组织；
l 精密的机械结构，舒适精准的测量装置,保证了测量的可靠性和重复性；
l 自动转塔台提供快速简洁的操作序列,只要按一下启动键(START)便可自动完成物镜一压头一加载一保载一卸载一物镜的过程；
l 能够快捷简单准确的测量材料维氏(HV )硬度值及转换成HRC硬度值；
l 塔台机构可装2个物镜，除10倍标准配置以外,还可选配一个5倍、20倍或 40倍物镜；
l 有CCD光学接口可连接PC在显示器上成像测量，并可打印出清晰的照片级图像。
技术参数:

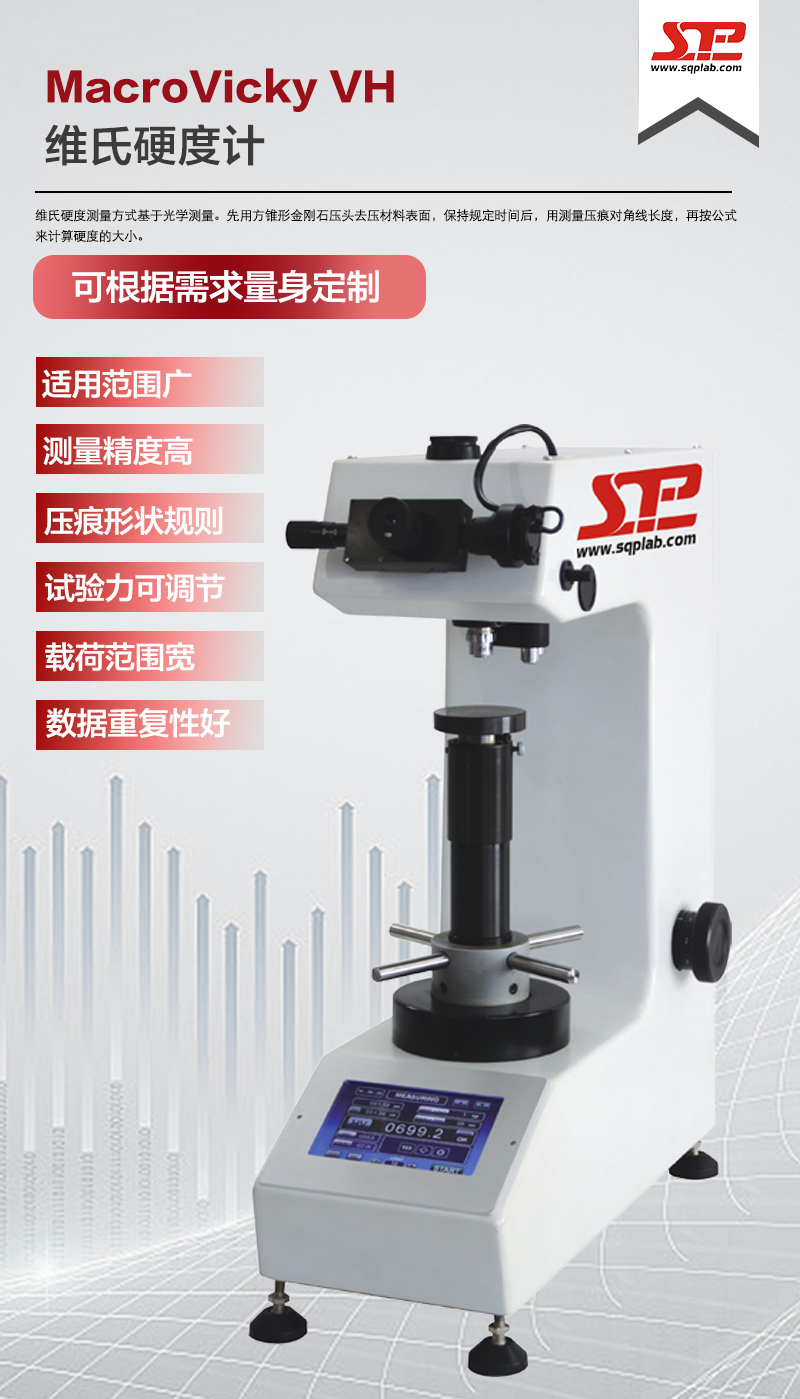

型号 | MacroVicky VH1002 | MacroVicky VH3003 | MacroVicky VH5010 | |
货号# | 821-118 | 821-128 | 821-138 | |
试验力 | Kgf | 0.2 / 0.3 / 0.5 / 1 / 2 / 3 / 5 / 10 | 0.3 / 0.5 / 1 / 3 / 5 / 10 / 20 / 30 | 1 / 2 / 3 / 5 / 10 / 20 / 30 / 50 |
Nf | 1.961 / 2.942 / 4.903 / 9.807 / 19.614 / 29.42 / 49.035 / 98.07 | 9.807 / 19.614 / 29.421 / 49.035 / 98.07 / 196.14 / 294.21 / 490.35 | 9.807 / 19.614 / 29.421 / 49.035 / 98.07 / 196.14 / 294.21 / 490.35 | |
加载机构 | 自动加载/卸载 | |||
加载速度 | 50~100 µm/s | |||
保荷时间 | 5 ~ 99 s | |||
塔台机构 | 自动转塔台 | |||
金刚石压头 | 维氏压头 (HV) | |||
物镜 | 标准 | 10X , 40X | 10 X , 20X | 10X, 20X |
选配件 | 40x, 20x, 5X | |||
测量显微目镜 | 类型 | 电子型10倍 | ||
最大测量长度 | 900 µm ( 在100倍下) ；230 µm (在400倍下) | |||
最小分度 | 0.01µm | |||
样品最大高度 | 200mm | |||
样品最大深度 | 160mm | |||
可测试参数 | HV, HK | |||
X-Y自动载物台 | 类型 | 手动 | ||
尺寸 | 200 × 180 mm | |||
最大移动量 | 100 ×100 mm | |||
最小移动距离 | 1/100 mm | |||

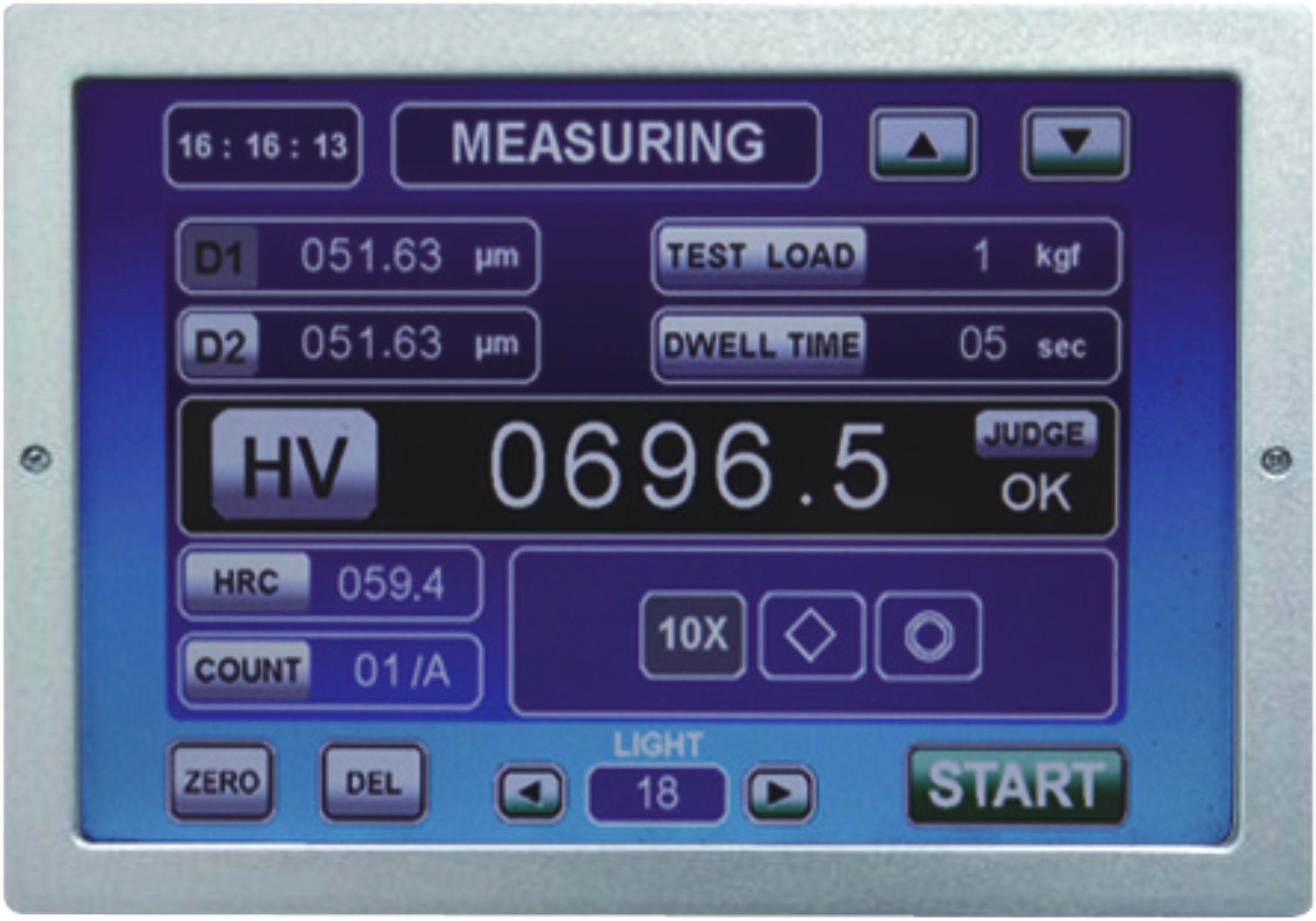

LCD-触摸屏操作面板 | 加载开始/零位设定/保载时间/灯光调节/转换标尺/塔台位置/数据处理(浏览 删除 打印) /系统设置(测试条件 语言 通讯 工厂设置等） | |||
数值显示 | D1值/D2值/HV-HK指示/硬度值/转換值/保载时间/测试次数/塔台位置显示 | |||
打印输出 | 测量数据及数理统计值-最大值/最小值/偏差值/平均值/均方值 | |||
光源 | LED 冷光源 | |||
精度 | 符合 : JIS B -7735, ASTM E-384 and ISO 6507-2 | |||
相机装置 | 可安装摄像系统 (选配件) | |||
尺寸 | W 226 × D 560 × H 660 mm | |||
重量 | 72KG | |||
工作电压 | 单相 交流电AC 220 V 50 Hz | |||
3A 测量系统
产品应用：
测定金属、合金表面层及金属内部组织机构的显微维氏硬度及分析；钢铁零件及表面处理后的硬度和有效硬化层深度以及芯部硬度检测；测定小件、薄件和镀层等的硬度及镀层深度等。
产品介绍：

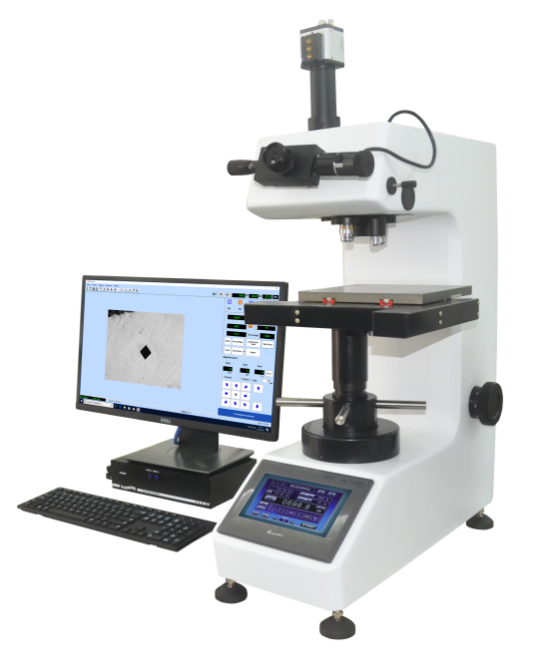

全自动显微维氏硬度测量系统是以显微维氏硬度计为主机，配以EA-3A 型 PC电脑控制的自动载物台，自动聚焦及自动硬度测量系统和硬度，有效硬化层深度以及芯部硬度检测等应用软件组成的全自动显微维氏硬度测量系统。
软件技术参数：
项 目 | 规 格 |
自动载物台 | X-Y方向行程 100 x 100mm 重复精度±10μm 自动载物台 |
CCD图象采集装置 | 130万像素数字CCD图象采集装置 |
控制单元（应用软件） | 1.可对硬度计进行自动打压痕及测量控制 2.单点测量程序 3.序列点测量程序 4.轨迹测量程序 5.硬度梯度曲线测量 6.显微长度及与水平方向的夹角测量 （精度0.3μm） 7.具有深度1毫米的图像自动聚焦功能， 图像聚焦分辨率为 0.2μm，自动聚焦总时间最少8秒 8.快速自动读数测量功能，自动测量时间为0.3秒 9.快速自动聚焦测量功能，自动聚焦和自动测量总时间最少8秒 10.全屏幕快速扫描自动读数功能，在屏幕任意位置高分辨自动读数，最小压痕为6μm |
数据输出及图片打印 | 可打印出包含数理统计及硬化层深度曲线的测试报告，还可打印观察到的样品形貌图。直接反映出压痕及背景的显微组织。 |
观察测量 | 1. 可在显示荧光屏上自动压痕测量或用游标进行压痕测量，并同时保留目镜观察及测量功能 (即CCD摄像头不装在目镜上)。 2. 在荧光屏上可直接观察到放大1600倍显微结构组织，并可以激光打印成图片。同时将此图象储存于PC中。 |
测试精度标定 | 系统具有标定功能,任意物镜下测量倍数标定可随时更换。 |
扩展功能 | 此系统同时适用显微硬度计及维氏硬度计，组成全自动显微/维氏(努氏)硬度测量系统 |
